作者: 11032117 时间: 2015/12/31 07:50 标题: [工仪]点焊机当电焊机？兼电焊机详细制作教程之电池点焊头

总共钻了16个孔，没有车床，制作过程比较苦逼，全部用电钻钻孔，2M、3M的钻头都断了好几根。

不过多亏上次买的博大锂电钻帮了大忙，让制作过程轻松了点。

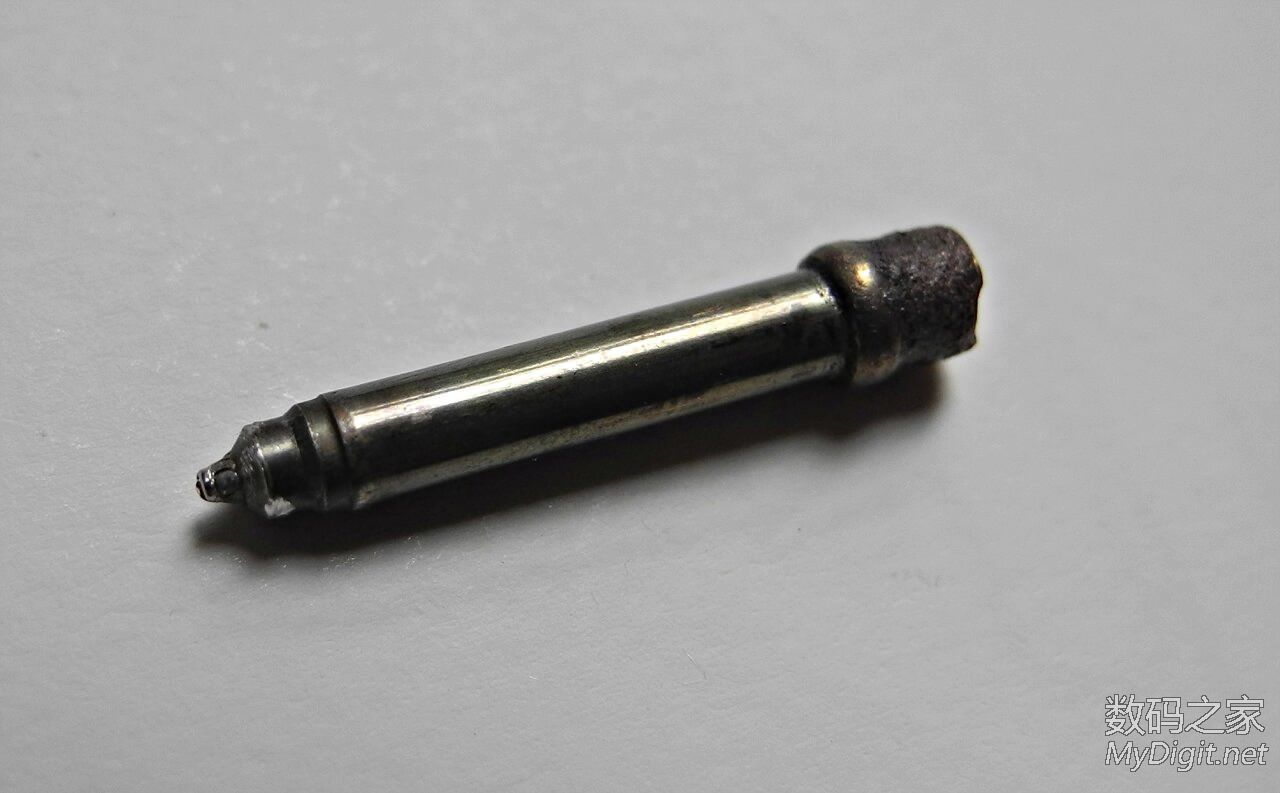

1. 火花塞点火头，耐2000度高温，正好用来点焊接上面。
火花塞拆解图连接： http://bbs.mydigit.cn/read.php?tid=725518

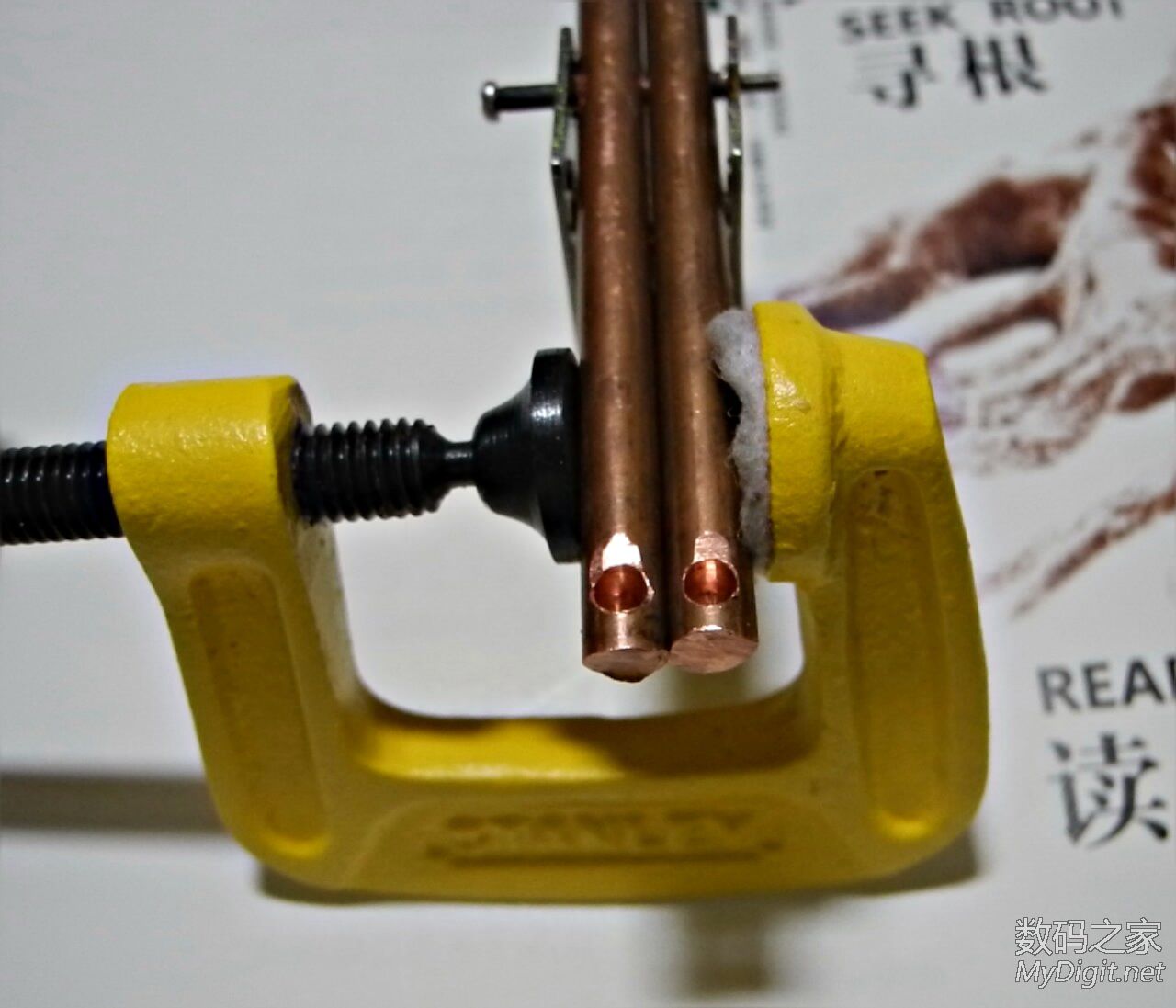

2. 纯铜棒上面钻孔，用来放火花塞的点火头

3. 另外一面，接底座。2个铜棒钻了2MM的小孔，中间用螺丝窜起来固定在底座上。
有人说了，你这样不回直接短路吗？呵呵，肯定不会啦。用什么办法呢？自己想！

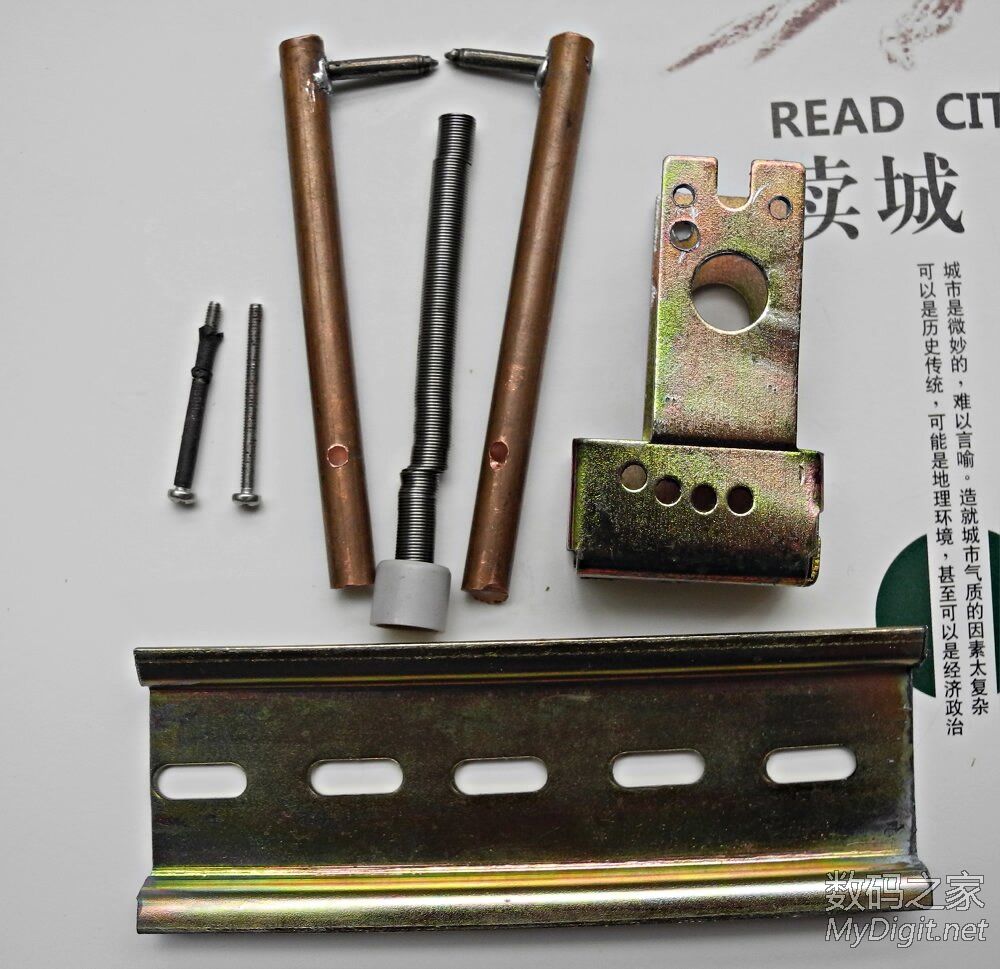

4. 所有配件，火花塞点火头跟铜棒用焊锡填充。
先用GOOT焊接剂把火花塞部分一点一点上锡，然后再接到铜棒上焊接固定。
融化这个锡比较困难，60W黄花没搞定，然后换了个130W的白光才搞定（24V*5.42A）

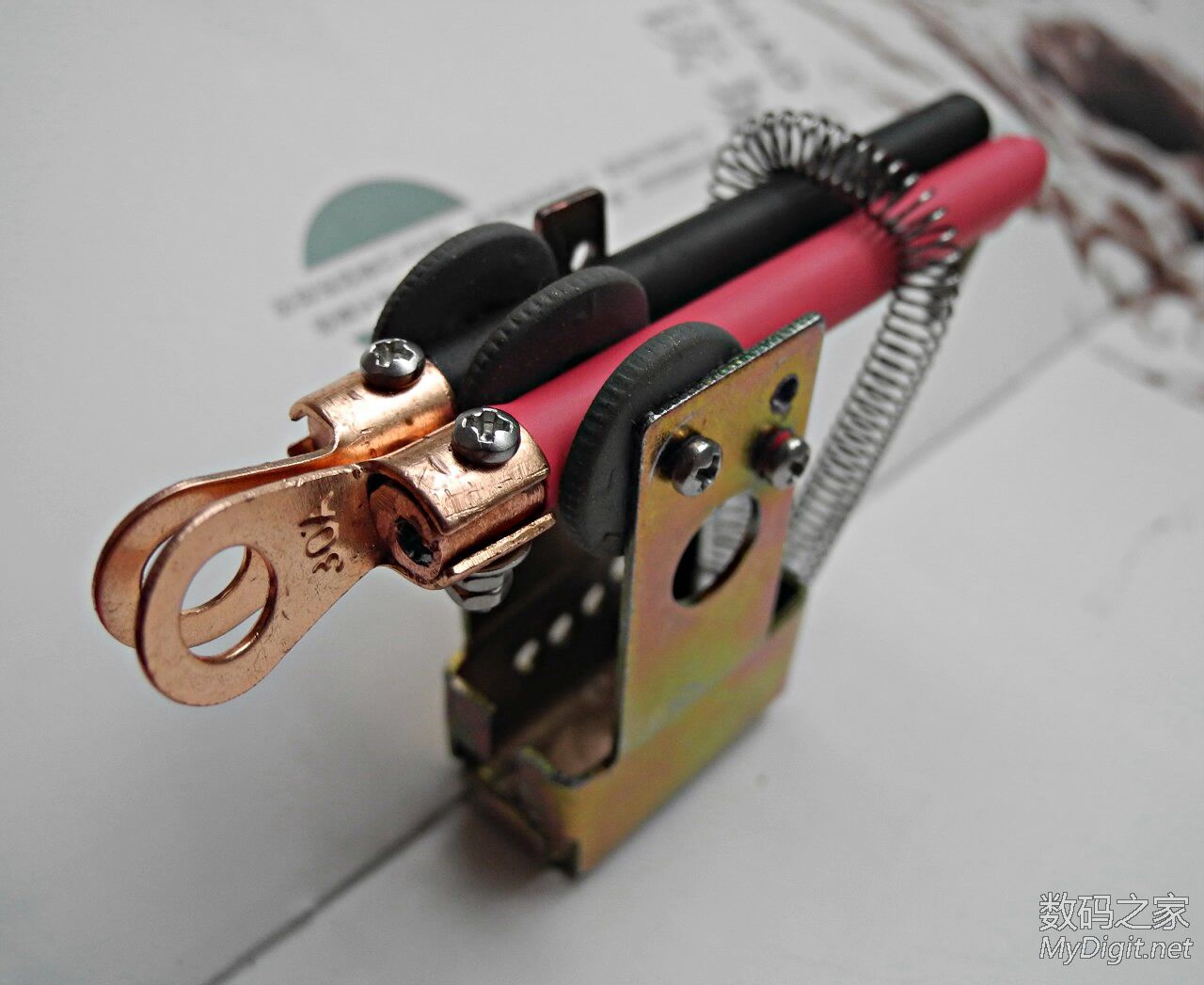

5.做好啦！
